OPPO智能制造中心C地块-数据中心市政管网BIM案例赏析


      BIM技术以建立虚拟的建筑工程三维模型,利用数字化技术为模型提供完整的、与实际情况一致的工程信息,为项目建

造提供核心信息的过程。大到项目宏观上的总体协调,小到施工现场的一砖一瓦,都可以运用BIM技术进行管理和优化。本

文介绍OPPO智能制造中心项目中BIM技术的综合应用,详尽展现在施工过程中采用BIM技术的优势,为BIM技术在房建领域

的持续健康发展贡献项目示例。


项目概况

      本项目位于东莞市滨海湾新区交椅湾OPPO智能制造中心,兴海路西侧C地块。结构形式为地上部分主要包括1号、2号、

3号、4号中心机房,5号机房,6号空调补水池,7号消防水池,8-1号、8-2号门卫室。项目规划总用地面积62630.62㎡,总

建筑面积102236.94㎡,其中地上建筑面积100797.78㎡,地下建筑面积1439.16㎡.我司BIM咨询服务建筑总面积为34502.82

服务范围为针对室外市政管网进行BIM模型建立,深化设计问题查找及优化,最终输出BIM模型及CAD图纸辅助现场施工。


                        锐意BIM技术


企业简介

      广东锐意建筑技术咨询有限公司位于东莞市东城街道莞龙路83号永佳大厦二楼,公司以BIM技术为基础,专业从事工程

技术咨询(解决方案)的服务性企业,服务内容包括BIM技术咨询、工程招(投)标书编制、项目宣传评优服务等,业务范围遍

广东、广西各地。


BIM应用目标

      由施工总承包单位管理室外市政分包单位应用BIM技术提高深化设计的质量和效率,协调项目各方信息的整合,提高项

目信息传递的有效性和准确性。BIM单位根据设计图纸建立BIM市政管网模型,优化完善施工图纸,减少图纸中错漏碰缺的

发生,使设计图纸切实符合施工现场操作的要求;并提供各专业管网综合优化图纸和BIM模型,进一步辅助现场施工管理,

达到管理升级、降本增效、提高施工质量、加快施工进度、节约时间的目的。


BIM应用前期策划

      为了高效推进本项目BIM实施管理工作,在项目BIM实施前,项目部组织成立了BIM管理小组,小组组织架构:第一层为

项目部项目经理,第二层为项目部BIM负责人与我司BIM项目负责人,第三层为我司各专业BIM工程师。

      BIM单位根据住建局BIM实施标准,制定项目BIM实施方案。实施方案包含“BIM项目实施岗位职责表”、“BIM实施管理标

准”、“BIM模型深度及信息详表”及“BIM技术标准”,保证BIM模型在各阶段的沿用,实现模型“一次创建,重复利用,整体交

付”的应用目标。


BIM应用实施阶段

1、模型建立

      我司BIM小组根据项目应用目标与需求,构建小市政水电管网专业的BIM模型,为业主、设计、施工提供直观的协作平

在BIM的工作环境里,项目设计,建造过程中的沟通、讨论、决策都在可视化的状态下进行。设计师、施工方及业主之间

便捷、直观地交流沟通,大大减少了反复翻阅图纸的时间,提高现场交底的效率,为整体工期的缩短提供有力保证。


                        锐意BIM技术


2、图纸问题深化

      前期建模阶段采用问题报告的形式,对BIM三维审图过程中发现的问题进行汇总整理,以报告形式跟踪复核。共发送BIM

校核报告4份,含BIM问题49个,目前已全部销项完毕。


                        锐意BIM技术


      深化阶段由于该项目需修改的内容较多且定位不便,故采用CAD图代替问题报告的形式,直接在CAD图上圈出修改范围

并注明修改内容,便于设计复核及修改。共发送CAD图修改建议4份,包含BIM问题40个,目前已全部销项完毕。


                         锐意BIM技术


3、BIM审图报告

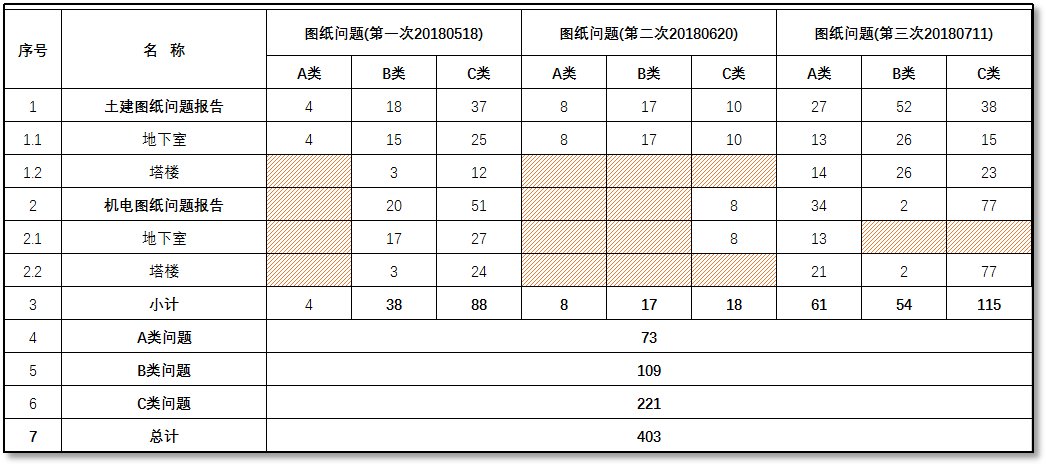

      根据设计图纸对项目内的市政水电管网进行BIM模型搭建以及分析工作,对一系列专项及管综问题进行综合分析并汇总

整理形成图纸问题报告并提交,提交后由甲方组织图纸会审,将提出问题反馈至设计单位,再由设计单位出具相应的图纸变

更或回复。本项目至今共通过BIM建模及深化设计发现图纸问题403处,A类问题73处,B类问题109处,C类问题221处。


                        锐意BIM技术


4、管线综合优化

      项目需要安装的专业管线错综复杂,基于施工图BIM模型对安装不同专业管道之间、管道与结构之间进行碰撞检查,根

据碰撞检测出的问题,设计单位出具初步管综方案,由 BIM单位工程师在 BIM 模型中再校核,并结合现场施工需求,做更

进一步设计优化。


                        锐意BIM技术


5、BIM制图

      通过BIM技术针对管综优化后的模型,将各专业的管网、管井定位、管沟等导出二维图纸、剖面图及三维图等,与施工

班组进行交底,确保现场施工与模型保持一致,避免后期返工。截至目前,共接收设计图纸5版,发送BIM校核报告4份,

CAD图修改建议4份,发送BIM全套图纸6次(包含1次整合晒图,2次复核调整及3次合同外复核跟进)。


                        锐意BIM技术


6、BIM现场交底

      现场交底采取BIM三维模型交底,其优点是基于BIM模型交底有效提高了交底内容的直观性和精确度,极大提高了工作

率,施工、设计人员能很快理解图纸审查中的问题和管综深化方案,使交底内容更加直观。为更好落实、优化设计图纸

 BIM共组织现场交底6次,围绕未解决问题结合BIM模型现场确定修改方案,设计单位与BIM单位同步修改。


                        锐意BIM技术


BIM应用验收阶段

      通过对本工程的 BIM 规划和管理,将全专业的 BIM模型整合校对,并在施工过程中根据实施计划书,对各个阶段的BIM

应用成果内容进行整合、提交,其形式严格依据实施阶段流程规定,使模型包含项目整个施工过程的真实信息,包括本工程

建筑、结构、机电等各专业相关模型大量、准确的工程和构件信息,这些信息能够以电子文件的形式进行长期保存,形成竣

工模型及其电子资料库。


                        锐意BIM技术


      OPPO智能制造中心C地块-数据中心项目在建设中运用BIM技术对全过程进行控制,BIM技术所提供的三维模型和数据资

料可以使各方信息对等,有效进行数据交互;可以使建设单位及时发现设计问题,节约建设材料支出;可以对施工过程进行

有效管理,提升项目的施工效率,在保质保量的基础上完成对项目的精细化要求,为企业创造更高的价值和更好的效益!
